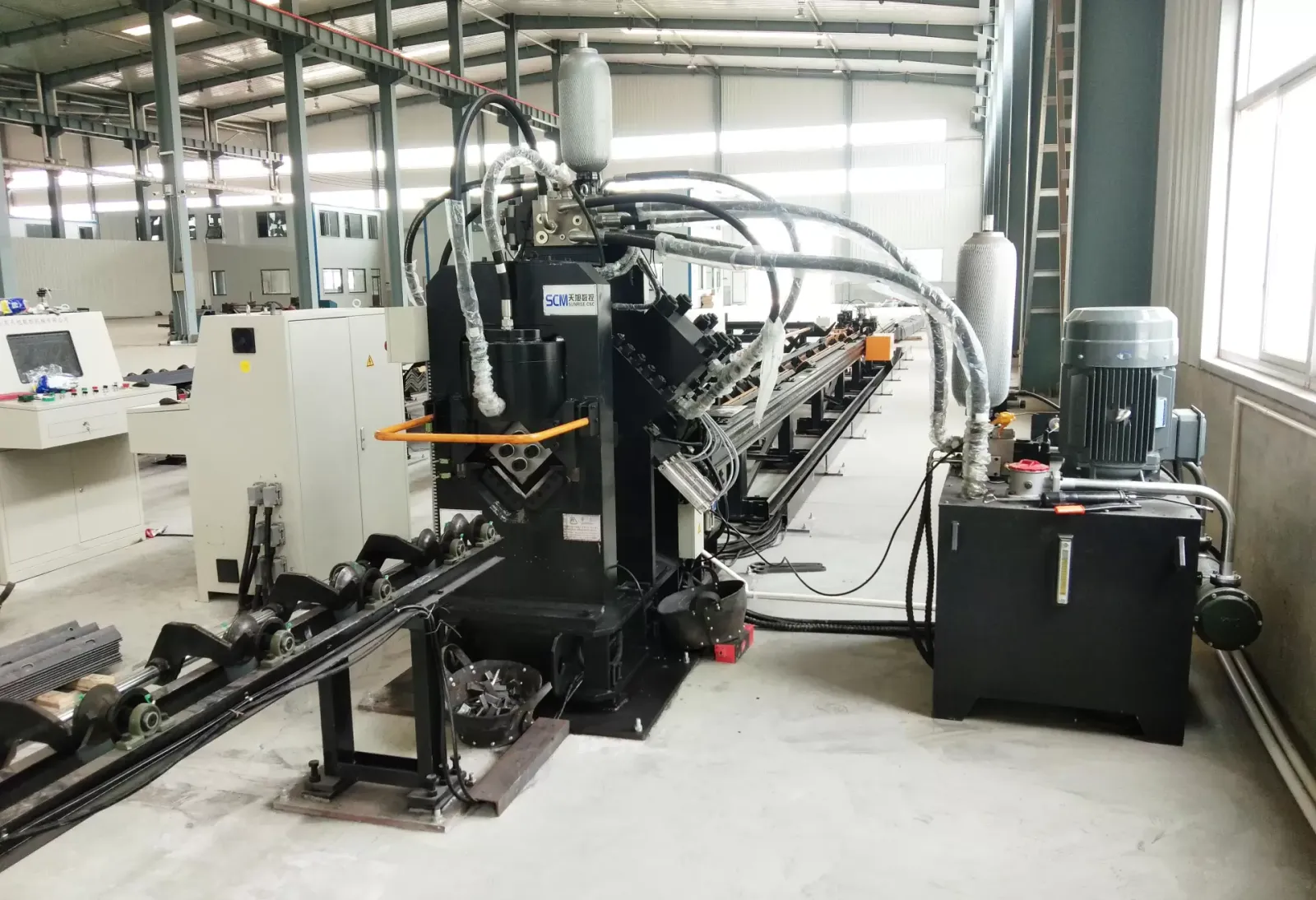

TBL1412系列,TAPM1412系列(加強型)數控角鋼生產線
    • TBL1412A角鋼兩翼上布置兩套沖孔模具,TAPM1412,TAPM1412-3有三套,角鋼上所有的孔均可一次加工完成。

    • 單刃剪切,節省原材料,切斷面整齊。

    • 加工過程數控化,操作十分方便,能實現自動化、高精度、多品種、大批量生產。

    • 打字單元采用閉式機身,剛性好。打字機上裝有四組可編程選擇的字頭盒,打字準距可隨意設定。

    • 數控送進小車由伺服電機驅動,定位精度高。

    • 液壓系統主要完成沖孔、切斷、打鋼印、壓料及字盒換位。

    • 控制系統由上位計算機、伺服電機、PLC、外部檢測傳感器等構成。工件程序支持手動編程,也可接受放樣軟件生成的工件加工程序。

    • 關鍵的液、氣、電元件均選用國內外知名品牌。

    • 具有免切功能,可以加工定尺料。

    • 具有故障自我診斷功能。


  • 型號TBL1412ATAPM1412TAPM1412-3
    加工角鋼范圍40х40х3~140х140х1240х40х3~140х140х1240х40х3~140х140х12
    最大沖孔(直徑х厚度)(mm)Φ26х12Φ26х12(Q420)圓孔Ф26×12 長條孔22x50mm
    沖孔公稱力(kN)60010001000
    打字力(kN)6301030630
    切斷力(kN)180018001800
    毛坯最大長度121212
    成品最大長度888
    每側沖頭數(個)233
    打印字頭組數(個)444
    每組字頭個數(個)121512
    字頭尺寸14×10×19
    數控軸數(個)3
    切斷方式單刃切斷單刃切斷單刃切斷
    角鋼最大送進速度(m/min)808080
    編程方式放樣軟件或手動編程
    外形尺寸約25.4×7×3約26×7×3約26×7×3


該機主要用于角鋼打字(打鋼?。_孔、剪切的全自動化生產專用設備。廣泛應用于電力角鋼塔、通訊角鋼塔、電力金具、倉儲貨架、鋼結構建筑等行業。
